EI Ferrite Core

日期：2014/3/6

 If what your need is not listed below, please don't hestitate to contact us.

  • Direct Factory Price
  • 20-year Produce Experience
  • High frequency and low-loss
  • 3-time Quality Test
  • RoSH,SGS
  • Supply both  the ferrite core and bobbin.



EI磁芯



EI CORES

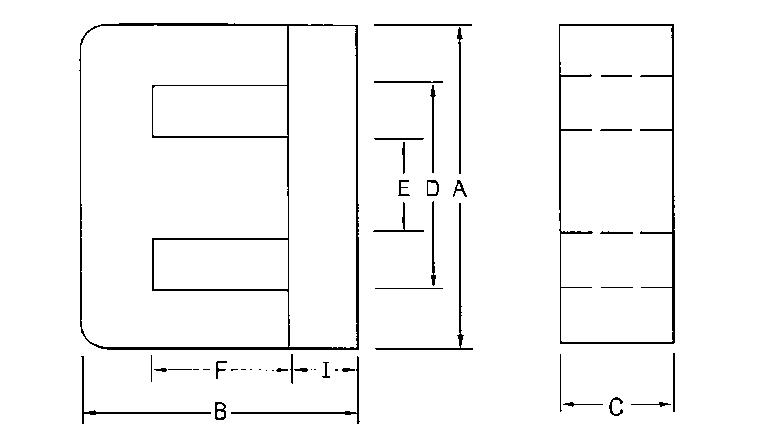

尺寸（Dimensions）

规格

（Type）

                 尺    寸（Dimensions）        (unit:mm)

A

B

C

D

E

F

I

EI28

28.10±0.50

20.20±0.45

10.70±0.30

20.20±0.35

7.20±0.25

12.50±0.25

3.50±0.20

EI30

30.60±0.40

27.00±0.40

10.65±0.30

20.60±0.35

10.65±0.30

16.50±0.30

5.50±0.20

EI33

33.00±0.50

30.52±0.50

12.92±0.30

24.60min

10.76±0.20

20.50±0.25

5.20±0.2

EI40

40.10±0.50

34.80±0.50

11.80±0.30

28.20min

11.60±0.20

20.60±0.25

7.50±0.2



磁芯参数（Core Set Parameters）

规格（Type）

C1(mm-1)

Le(mm)

Ae(mm2)

Ve(mm3)

W(g/set)

EI28

0.58

49.0

85.0

4165.00

22.0

EI30

0.54

58.8

109.0

6409.20

32.5

EI33

0.57

67.5

118.0

7965.00

41.0

EI40

0.53

77.6

147.5

11446.00

58.0



磁芯性能（Electrical Characteristics）

规格

（Type）

材料（Material）

PC30

PC40

PC44

PC45

5K

7K

10K

AL

AL

AL

AL

AL

AL

AL

EI28

4300

3950

4100

4300

7000

9500

12000

EI30

4350

4000

4150

4350







EI33

4600

  4250 4400 4250

4400

4600







EI40

4000

3700

3850

4000







AL-value( n H/ ±25%):1kHz,0.25V,100Ts,25±3ºC
