EE、EF Ferrite Core

日期：2014/3/6

If what your need is not listed below, please don't hestitate to contact us.

Direct Factory Price
20-year Produce Experience
High frequency and low-loss
3-time Quality Test
RoSH,SGS
Supply both the ferrite core and bobbin.

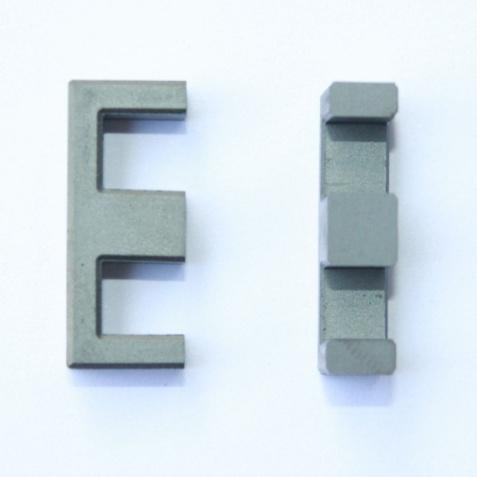

EE、EF磁芯

EE、EF CORES

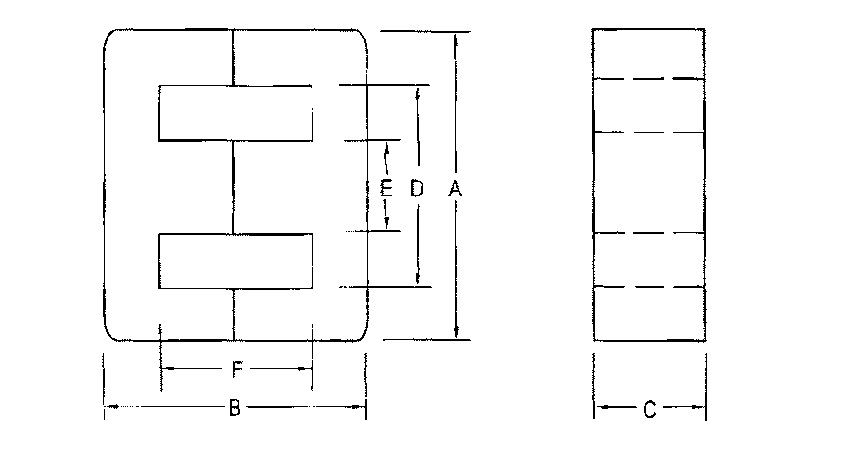

尺寸（Dimensions）

规格（Type）	尺寸（Dimensions） (unit:mm)
规格（Type）	A	B	C	D	E	F
EE8.3	8.84±0.20	8.74±0.20	3.88	6.60	2.1	6.50±0.20
EE10	10.70	12.10	4.60	8.10min	2.54±0.20	8.52
EE11	11.18	11.89	4.75	8.46min	2.50±0.20	8.86
EE13	13.18±0.20	13.08±0.30	5.50±0.20	10.18min	2.80	9.89
EE16	16.65±0.30	16.32±0.30	4.84±0.20	12.15±0.30	4.18±0.20	10.92±0.30
EE19	19.32±0.30	16.74±0.30	4.85±0.25	14.48±0.30	4.66±0.25	11.70±0.30
EF20	20.62±0.40	20.27±0.40	5.76±0.20	14.96±0.40	5.82	14.82±0.40
EE22	22.18±0.40	19.04±0.40	5.76±0.30	16.10±0.40	5.60±0.25	11.38±0.40
EE25	25.32±0.50	20.72±0.40	6.14±0.25	19.10±0.40	6.32±0.25	14.54±0.40
EF25	25.14±0.50	25.28±0.50	7.28±0.30	18.10±0.30	7.20±0.25	18.20±0.50
EE28	28.28±0.40	20.96±0.40	10.64±0.20	20.70±0.40	7.32±0.25	12.90±0.30
EE30	30.14±0.50	26.70±0.50	10.55	19.92min	10.58	16.42±0.30
EE40	40.60±0.70	35.70±0.50	11.86±0.20	28.00min	11.80±0.20	21.68±0.50

磁芯参数（Core Set Parameters）

规格（Type）	C1(mm-1)	Le(mm)	Ae(mm2)	Ve(mm3)	W(g/set)
EE8.3	2.36	19.2	8.15	156.48	0.95
EE10	2.33	26.6	11.4	303.24	1.5
EE13	1.89	30.3	16.0	484.80	2.4
EE16	1.92	35.5	18.5	656.75	3.2
EE19	1.68	39.2	23.3	913.36	4.5
EF20	1.43	46.1	32.2	1484.42	7.5
EE22	1.16	42.0	36.3	1524.6	8.0
EE25	1.19	48.0	40.4	1939.2	9.8
EF25	1.12	57.8	51.8	2994.04	15.0
EE28	0.62	51.7	82.9	4285.93	21.0
EE30	0.60	57.9	95.9	5552.61	28.0
EE40	0.53	77.6	147.5	11446.00	58.0

磁芯性能（Electrical Characteristics）

规格（Type）	材料（Material）
	PC30	PC40	PC44	PC45	5K	7K	10K
	AL	AL	AL	AL	AL	AL	AL
EE8.3	740	680	710	740	1170	1500	2240
EE10	840	770	800	840	1400	1630	2500
EE13	1130	1040	1090	1130	1750	2000	3350
EE16	1250	1150	1200	1250	2100	2700	4300
EE19	1350	1250	1300	1350	2250	3000	5100
EF20	1600	1450	1500	1600	2800	3350	5000
EE22	2100	1950	2000	2100	3650	4800	6500
EE25	1900	1750	1850	1900	3400	4400	8000
EF25	2150	2000	2100	2150	4000	4570	9280
EE28	4000	3700	3850	4000
EE30	3700	3400	3550	3700
EE40	4000	3700	3850	4000

Al-value( n H/ ±25%):1kHz,0.25V,100Ts,25±3ºC
